EL 检测即电致发光检测，是无损检测手段。当光伏组件施加正向偏压，电子和空穴向 P 区、N 区扩散，载流子辐射复合产生光子，出现电致发光现象。由于晶硅电池 EL 光谱峰值约 1150nm，需近红外相机捕捉光谱形成 EL 图像。正常组件有源区域亮度高且均匀，缺陷区域（如隐裂、断栅、黑心）亮度低，通过图像分析可精准定位组件内部问题。

在光伏组件生产、电站建设运维中，组串式电源为 EL 检测供电。检测时需对组件施加特定电压或电流使其发光，组串式电源稳定的输出保证测试时电流、电压恒定，为获取准确 EL 图像提供条件。控制?？榛鼓芫飞瓒ǖ缪埂⒌缌鞑问逝洳煌娓褡榧募觳庑枨?。

也就是说，组串式电源与 EL 检测相互配合，发现组件缺陷。

传统的 EL 检测方法需要对每个电池组件单独进行接线和供电，操作繁琐且耗时较长。而组串式电源可同时为多个串联的电池组件供电，实现了组串上电组串检测的高效测试模式，减少了检测时间和人力成本，提高了检测工作效率。

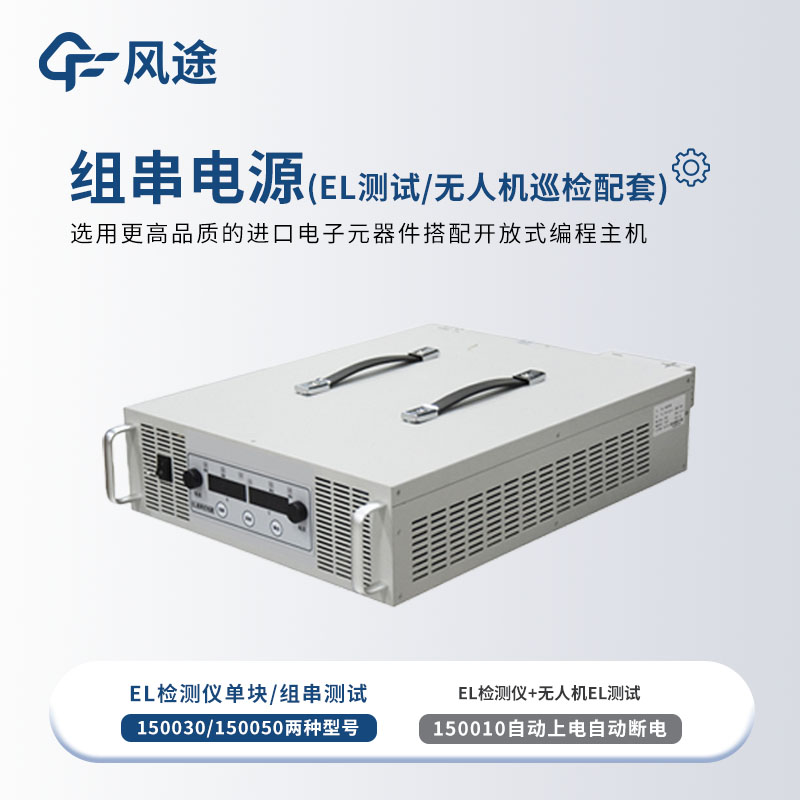

FT-150050是针对光伏电站组串反向上电特性精心研发的组串电源，工作原理是将交流电转换为直流电输入电池板，激发电致发光，开展 EL（电致发光）的内部缺陷测试?？纱钆渥榇嗷?，实现组串上电组串检测的高效测试模式，也适用于单块或组串测试及无人机辅助测试场景。

功能特点

1.程控控制面板可直接设定电源各项程控指标，程控远程接口为 RS - 485C，模拟量接口（0 - 10V）?？墒迪殖炭囟ㄊ弊远系缱远系纾炭鼗撼灞；?，即缓存式光伏组串通断电，预防大电流直上击穿光伏板。

2.具备逆电流?；?，可设定逆电流阻抗阀值，预防组串电流倒灌；短路?；た煞乐构夥榇唇佣搪吩斐晒夥榧鞔┒?；过载保护可设定过载阀值，输出过载自动停止；输出短路自动?；すδ芸煞乐挂虻缯鞠呗坊蜃榧榇下吩斐傻牡缭垂收嫌肴松砦Ｏ眨皇淙氲缪棺远；た煞乐挂蚴淙氲缪共ǘ笤斐傻牡缭丛骷栈俚?。

3.采用高品质的进口电子元器件搭配开放式编程主机，保障组串检测稳定性与安全性?？赏酵瓿?1～32 块光伏板（1500V 内）检测供电接入。

技术参数

电压输出范围 0～1500V，电流输出范围 0～5A，功率输出 0～8KW。

电压精度 0.001V，电流精度 0.001A，电能精准度 ±0.001A；±0.001V，功率稳定度 ±0.002%，输出精度 ±0.001%，输出效率＞95%。

输入电压 380VAC，输入频率 50/80Hz，输入功率因子＞0.5。
